除塵器花板尺寸取決于脈沖閥的噴吹能力.一個脈沖閥配一根噴吹管,一根噴吹管能?chē)姶刀嗌贄l除塵布袋和除塵濾袋之間的縱向中心距L1,取決于脈沖閥的規格,除塵布袋橫向中心距L2取決于濾袋的規格.以淹沒式電磁脈沖閥噴吹6000mm的除塵濾袋為例,n3=16條, L1=250mm; L2=230mm. 除塵濾袋之間的凈離取70mm.

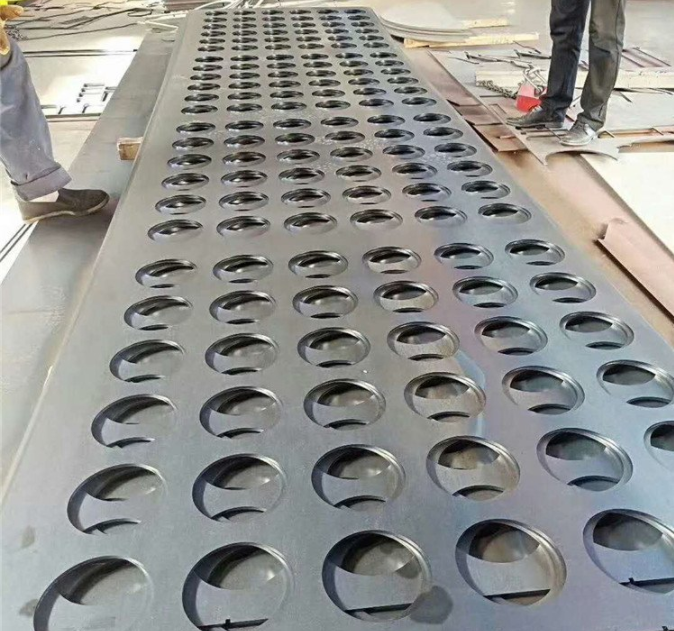

布袋除塵器花板

　　除塵器花板尺寸的大小,是決定脈沖布袋除塵器結構尺寸的關鍵.花板上的圓孔用于固定濾袋,孔的中心距過小,會使除塵器內的截面風速(即常說的罐口風速過高,阻力增大,清灰時粉塵沉降困難;還有可能使除塵濾袋之間相互發生摩擦,縮短濾袋的使用壽命.相反中心距過大,會增大除塵器的體積,多費鋼材.所以要合理地確定濾袋中心距尺寸.
　　除塵器花板除承受濾袋和袋籠的重量外,還要承受除塵器內的氣體壓力,所以要有足夠的剛度.如果稍有變形,就可能影響濾袋和花板孔間的密封效果.花板的鋼板厚度一般為4～6mm,主要取決于過濾室內懸掛除塵器濾袋的數量.為增加花板的剛度,花板上應增設加強筋.花板外觀應平整、光潔,不應有翹曲或凹凸不平等缺陷,其平面度偏差不大于花板長度的2/1000.花板孔的加工應采用沖孔或采用等離子切割,不允許采用氣割。

布袋除塵器花板孔的排列可以靈活掌握布袋除塵器的花板尺寸大小是zhi決定布袋除塵器結構尺寸的關鍵。花板上的圓孔用于固定布袋，若孔的中心距過小，會使除塵器內的截面風速過高，阻力增大，清灰時粉塵沉降困難。還有可能使布袋之間相互發生摩擦，縮短布袋的使用壽命。若孔的中心距過大，會增大除塵器的體積，多費鋼材，因此要合理地確定布袋中心距尺寸。布袋除塵器花板尺寸還取決于脈沖閥的噴吹能力。一個脈沖閥配一根噴吹管，一根噴吹管能?chē)姶刀嗌贄l除塵器布袋和濾袋之間的縱向中心距，取決于脈沖閥的規格，濾袋橫向中心距取決于濾袋的規格。其實，在實際運用中，花板孔的排列不是一成不變的，還可以根據使用場地以及粉塵特性來確定花板的排列以及花板孔中心距之間的大小。比如同樣是180袋除塵器，我們可以排列成12×15，為減小除塵器的長度我們也可以排列成13×14。這樣就減少了除塵器的長度增加了除塵器的寬度。比如當收集象木工粉塵、巖棉粉塵之類的大顆粒纖維性的粉塵時，我們就可以將花板孔的中心距加大以便于清灰。總之，布袋除塵器花板孔的排列可以靈活掌握。
