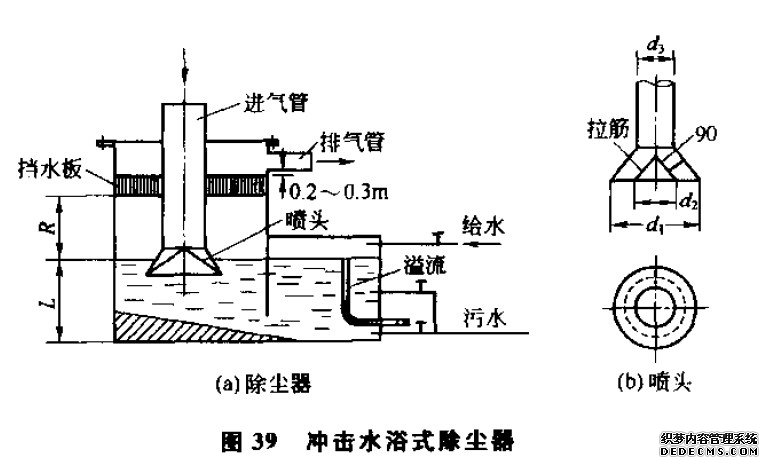

沖擊水浴式除塵器由進氣管、排氣管、噴頭、擋水板和水池本體等部分組成。其作用原理見圖：

含塵氣體從進氣管進人后，在噴頭處以高速噴出，沖擊水面后改變方向，激起大量水花、泡沫和霧滴、粗大的塵粒隨氣流沖人水中而被捕集.細小的塵粒隨氣流折轉180度后向上，通過與水花和霧滴接觸而被除下，凈化后的氣體經擋水板脫水后從排氣管排出。

水浴除塵器的效率和阻力主要取決于氣流的沖擊速度和噴頭的插人深度，并隨著沖擊速度和插人深度的增大而增加。當沖擊速度和插入深度增加到一定值后，如繼續增加，其除塵效率幾乎不變化，而阻力卻急劇增加。水浴除塵器噴頭的插人深度取20^-30mm，沖擊速度為8-14m/s，除塵效率一般可達80%一95%,阻力約為600---120OPa.這種除塵器的結構簡單，造價低廉，可用磚或鋼筋混凝土砌筑，耗水量少，適合中小型工廠采用。但對于細小粉塵的除塵效率不高，泥漿處理比較麻煩。
