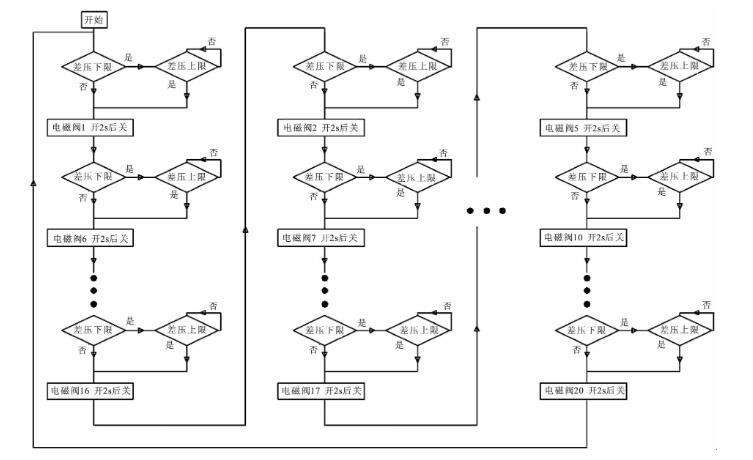

假設布袋除塵器有20個反吹電磁閥,每個電磁閥動作之前都檢查差壓值,在差壓值爬升過程中,循環檢查差壓值是否達到上限,一旦達到上限,開啟此電磁閥,反吹2秒(可以調節)后關閉,間隔1秒(可以調節)后以同樣的邏輯進行下一個閥的反吹;若差壓值低于設定的下限時,停止反吹并循環檢查差壓值是否達到設定的上限,若到達上限,最后反吹的電磁閥的下一個電磁閥開始反吹,并順次反吹至差壓值的下限;以此循環操作,如圖4所示。此種算法的優點在于能均勻使用每個電磁閥,不會造成某些電磁閥的過度使用。

為了優化除塵器內部氣流場的均勻,將除塵器平均分成四個子區域,也就是將20個閥平均分成四組,1號～5號電磁閥是一組,6號～10號電磁閥是一組,11號～15號電磁閥是一組,16號～20號電磁閥是一組。工作順序如下:

1號電磁閥→6號電磁閥→11號電磁閥→16號電磁閥→2號電磁閥→7號電磁閥→12號電磁閥→17號電磁閥→3號電磁閥→8號電磁閥→13號電磁閥→18號電磁閥→4號電磁閥→9號電磁閥→14號電磁閥→19號電磁閥→5號電磁閥→10號電磁閥→15號電磁閥→20號電磁閥→1號電磁閥。
