濾袋和濾袋懸掛裝置

目前在收塵器上使用的玻璃纖維布袋大部分是采用中堿玻璃纖維圓筒布裁剪縫制的。圓筒的直徑一般為210毫米和230毫米,也有少數(shù)用其它直徑的圓筒布。

由于玻璃纖維布是一種脆性織物,怕折怕磨,加工時必須注意避免損傷。在裁剪玻璃纖維圓筒布時,應(yīng)按尺寸劃線壓平裁開。

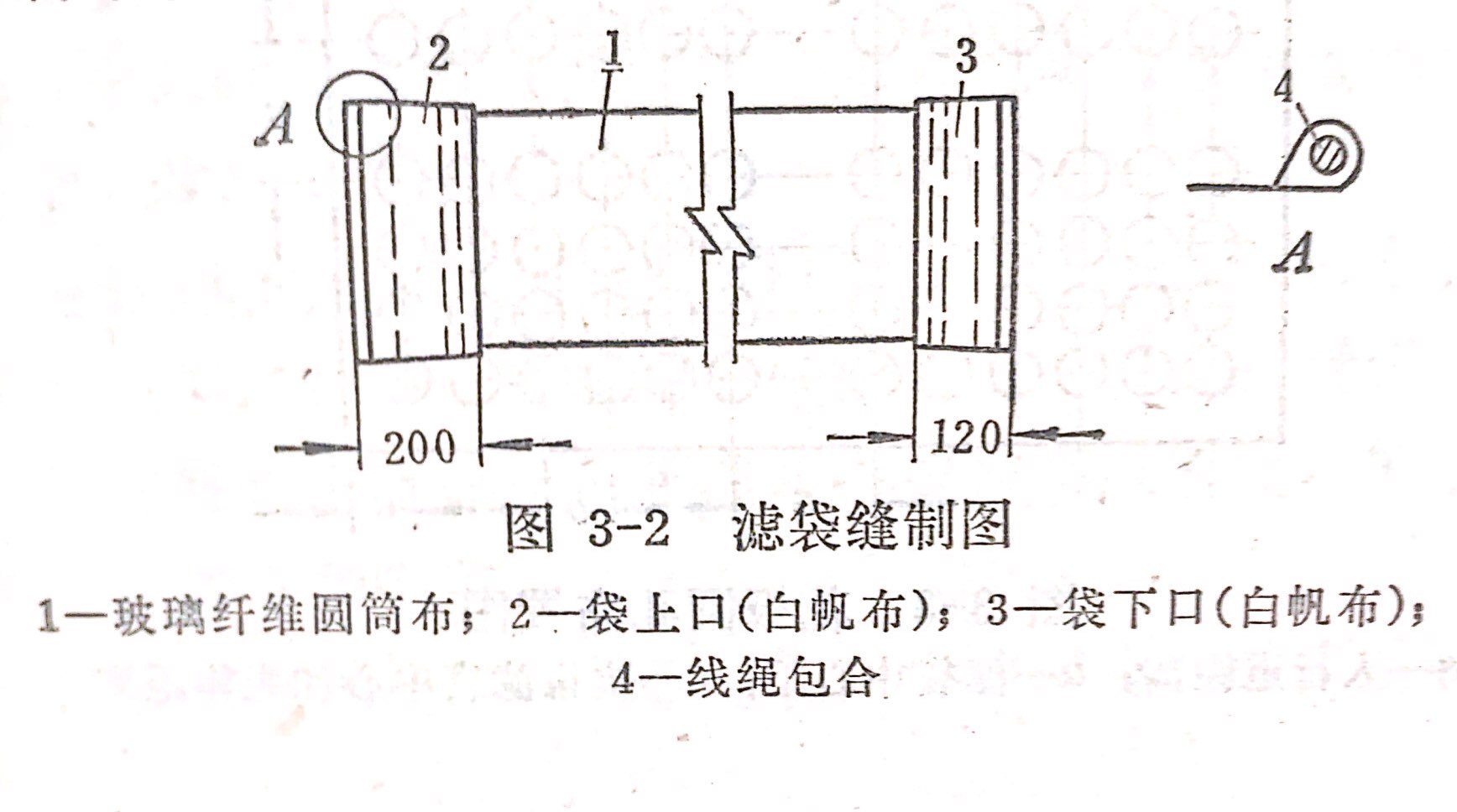

袋子上口縫接200毫米長的白帆布,下口縫接120毫米長的白帆布。白帆布與玻璃纖維圓筒布連接處用錦綸線扎2~4道。為了防止玻璃纖維布滑動走樣,在縫眼處涂上一層硝基清漆或稀粘膠。為了防止濾袋脫落,在帆布端頭卷邊縫合一根直徑4毫米的線繩。濾袋的長度一般選擇4~6米。

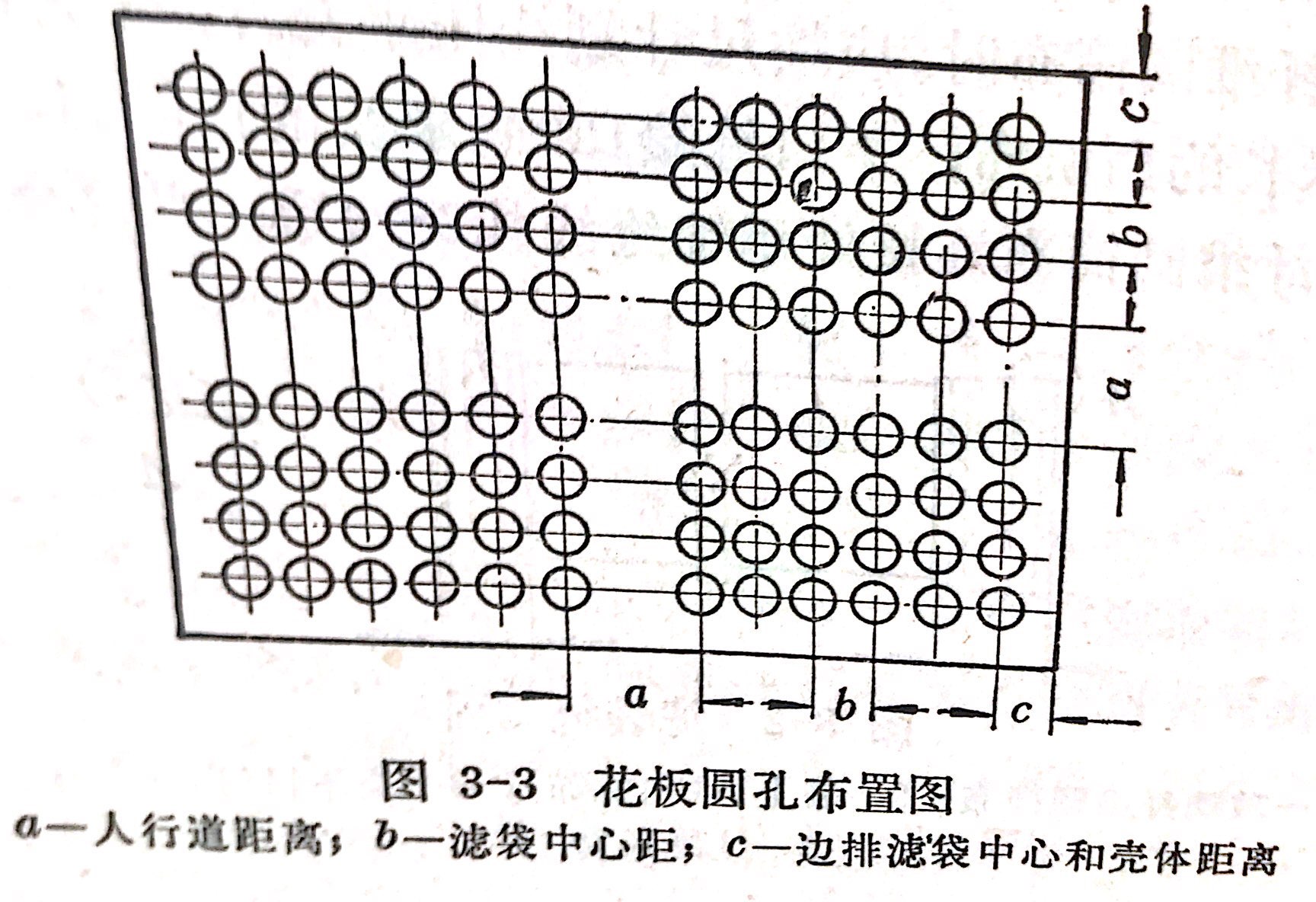

濾袋的懸掛裝置主要是過濾室上下方的圓孔花板。這種花板用5~8毫米厚的鋼板按照濾袋的排列挖孔焊制而成(圖3-3)。

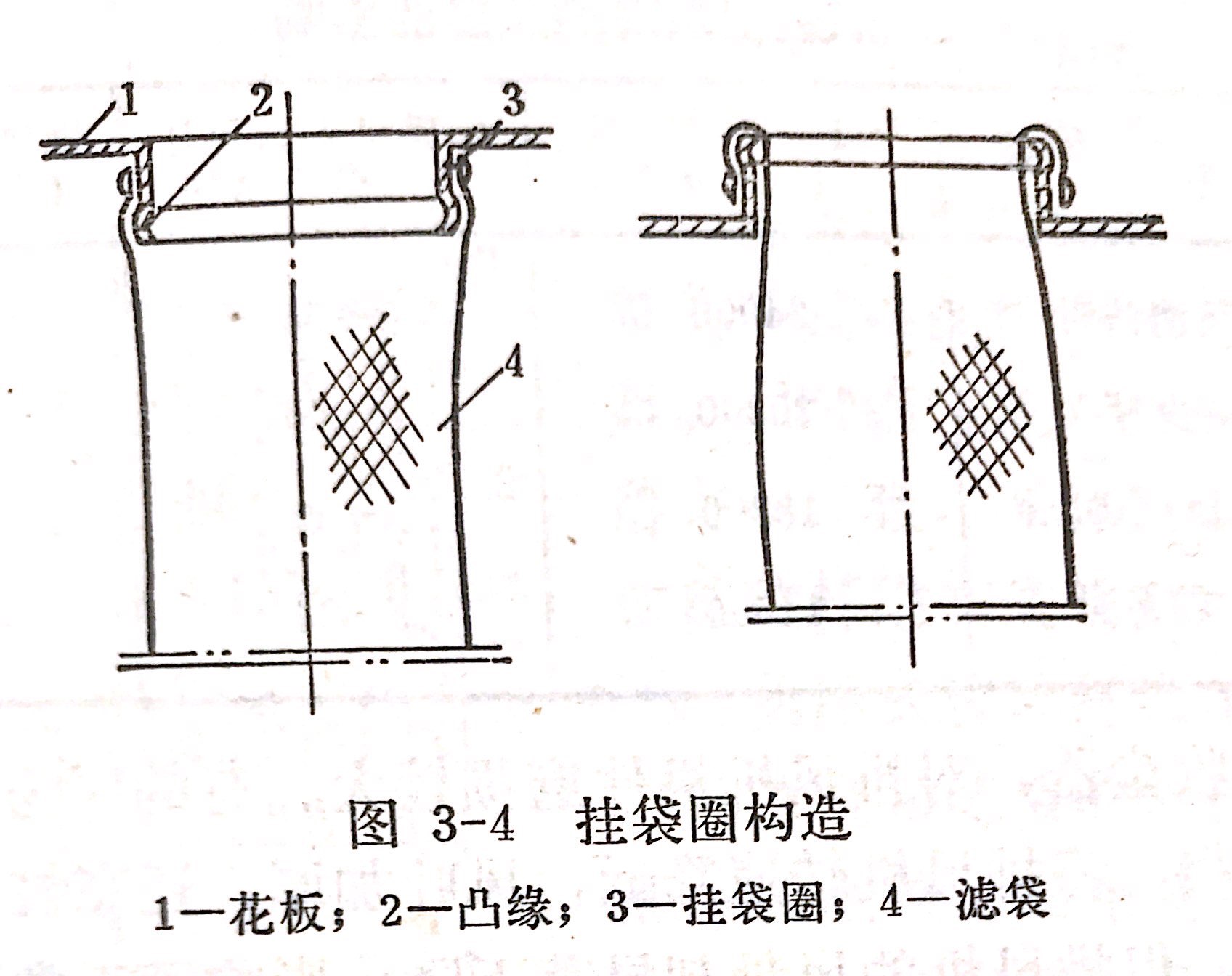

每個圓孔的大小與濾袋直徑一樣。圓孔上部焊接掛袋圈。掛袋圈是用1~1.5毫米厚的鋼板焊制的。高50毫米,外徑應(yīng)與濾袋直徑一樣。圈的上部壓出5毫米高的一道凸緣,或焊上直徑5毫米的圓鋼(圖3-4),以便綁扎濾袋。

花板圓孔的布置必須留有400毫米左右的人行道,便于人工清灰、檢修和更換濾袋。濾袋的中心距,直徑為230毫米時,可采取280~300毫米;直徑為210毫米時,可采取250~280毫米。安裝上下花板時,要注意使圓孔中心線垂直對正,上下距離要相等,防止濾袋歪斜和長短不一。

在懸掛濾袋時,先將濾袋下口用鐵絲綁扎在下花板的掛袋圈上,然后在上面將濾袋放正拉緊,從上花板的掛袋圈內(nèi)穿過,翻過袋口綁扎在掛袋圈上,如圖3-4。
