一、構造和工作原理

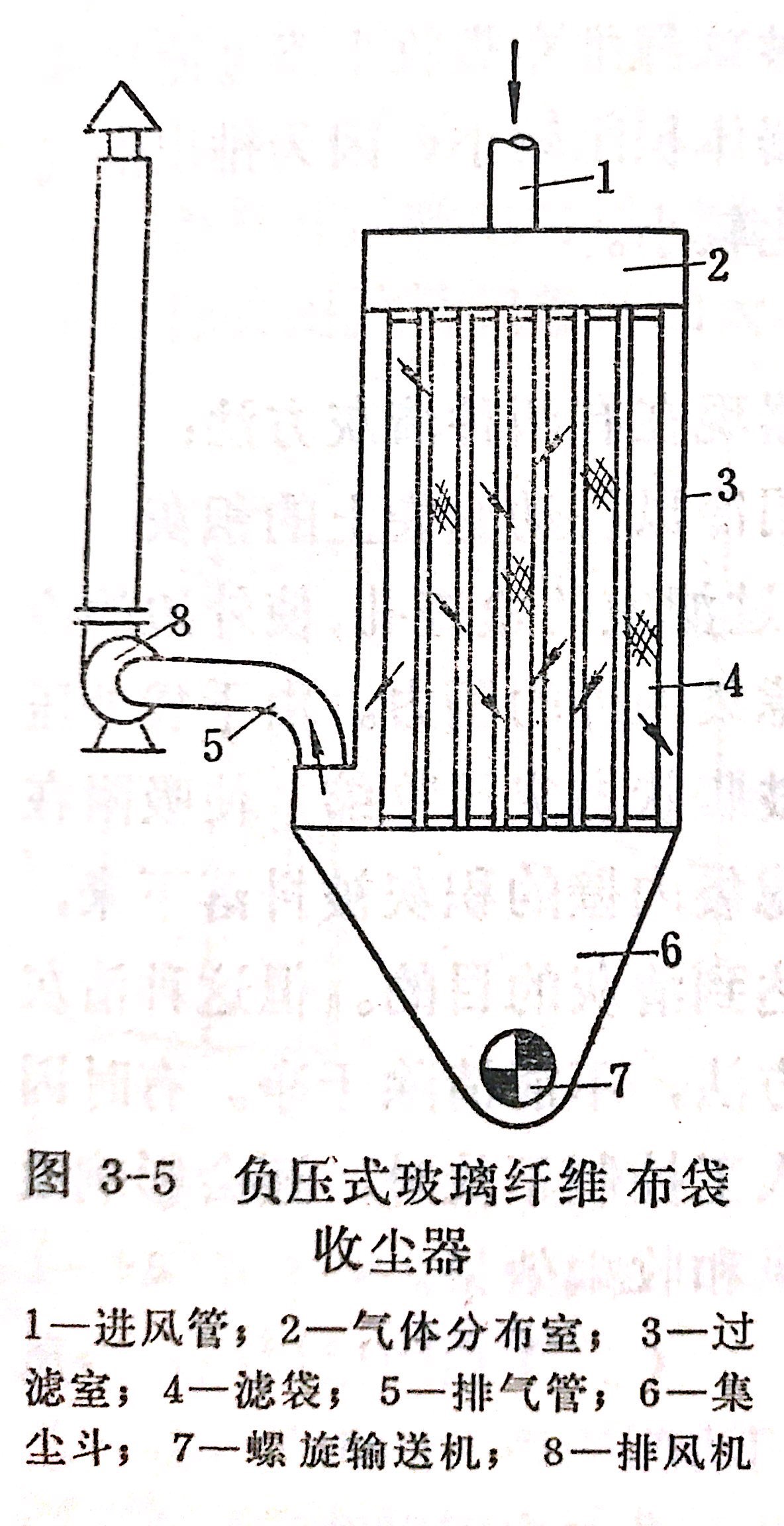

負壓式玻璃纖維布袋收塵器的構造也是由氣體分布室、過濾室、濾袋、集塵斗、進風管和排氣管等部分組成,如圖3-5。但為了清灰時不影響收塵作業繼續進行,一般把過濾室分成兩室或多室(看濾袋數量而定)。另外,由于整個收塵器處于負壓之中,收塵器外殼必須用薄鋼板焊接并加以密閉,以免漏風影響通風和收塵效率。

含塵氣體經進風管1進入氣體分布室2,再進入過濾室3中的濾袋4,凈化后的氣體透過濾袋后,經排氣管5由排風機8抽走。吸附在濾袋內壁的粉塵脫落在集塵斗6里,再由螺旋輸送機7送走。因凈化氣體由排風機從收塵器里抽出,濾袋呈負壓狀態,所以叫做負壓式玻璃纖維布袋收塵器。同時因氣流方向與粉塵降落方向一致,又稱為負壓順流式玻璃纖維布袋收塵器。

負壓式玻璃纖維布袋收塵器的濾袋和濾袋的懸掛裝置與正壓式玻璃纖維布袋收塵器基本相同。所不同的是濾袋長度不宜過長,以免開關冷風門清灰時抖動過烈,影響濾袋使用壽命。一般選擇2~4米為宜。如用在窯尾或烘干機上時,可適當長一些。

一些廠負壓式玻璃纖維布袋收塵器的主要技術性能列于表3-3.

從表3-3可以看出，負壓式玻璃纖維布袋收塵器過濾風速較正壓式為大，所以這種收塵器體積比較小。國為排出的氣體經過凈化，對排風機磨損也比較小。
