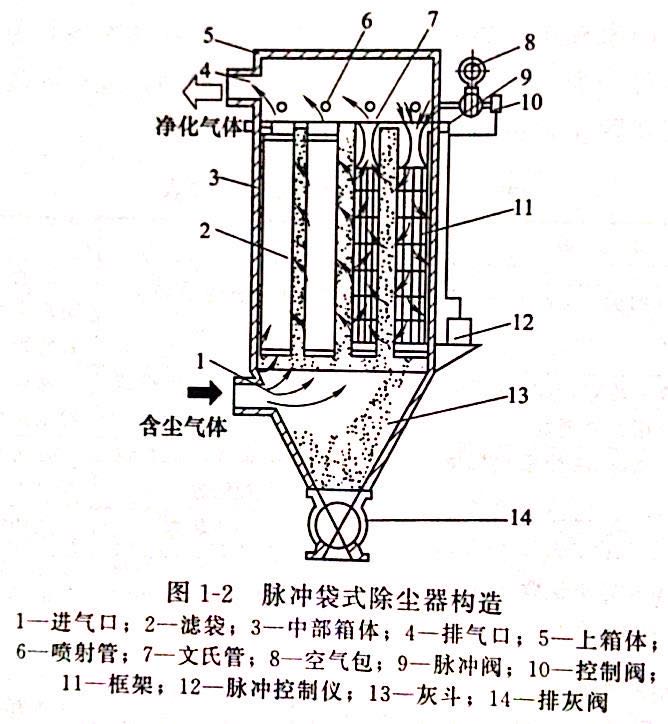

袋式除塵器由框架、箱體,清灰裝置、濾袋和壓縮空氣裝置,差壓裝置和電控裝置組成,圖1-2所示為脈沖袋式除塵器構造。

一、袋式除塵器框架

袋式除塵器的框架由梁、柱、斜撐等組成,框架設計的要點在于要有足夠的強度和剛度支得箱體、灰重及維護檢修時的活動荷載,并防范遇到特殊情況如地震、風、雪等災害的損壞。

二、袋式除塵器箱體

袋式除塵器的箱體分為濾袋室和潔凈室兩大部分兩室由花板隔開在箱體設計中主要是確定壁板和花板。

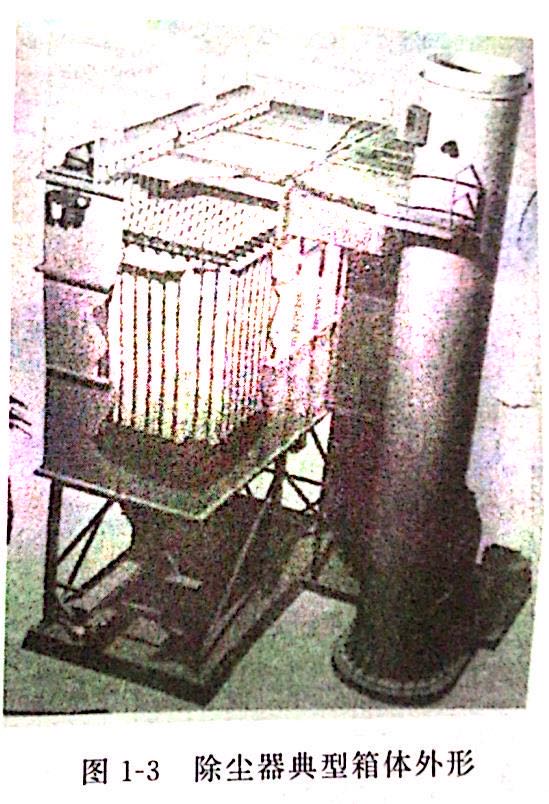

箱體外形有各種形狀,如圓形,方形、長方形,其典型箱體外形如圖1-3所示,除塵器的不同形狀是由除塵工藝條件和除塵器大小決定的,其中以長方形居多。

三、袋式除塵器清灰裝置

不同除塵器的主要區別在清灰裝置。各種清灰裝置將在本章后面各節詳述。

四、袋式除塵器濾袋

1.常用濾袋形式

濾袋是將纖維織制濾料采用縫細或熱熔等方式制作而成的柔性過濾元件,也是袋式除塵器最常用的過濾元件,袋式除塵器的工作溫度,除塵效率以及濾袋使用壽命主要是由濾料特性決定的。

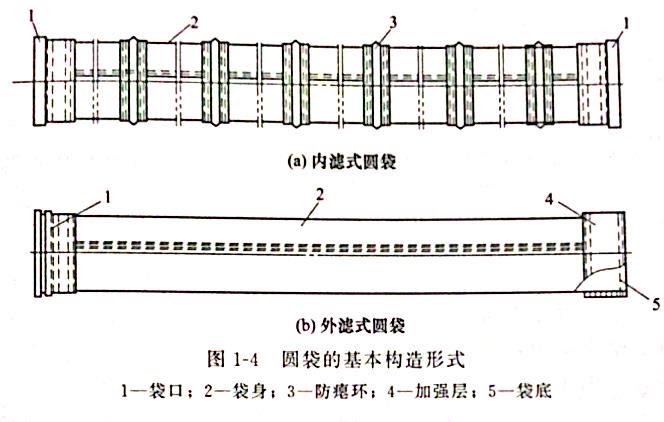

濾袋可按其濾塵面分為內濾式和外濾式圓袋的基本構造形式如圖1-4所示。

(1)內濾式圓袋內濾式圓袋一般采用機織無縫圓筒布,也可采用平幅濾料縫制或熱熔黏合,圓袋直徑通常為130~300mm,袋長一般為2~10m,最圖13除塵器典型箱體外形長12m。

(2)外濾式圓袋 外濾式圓袋一般采用平幅濾料縫制或熱熔黏合,圓袋直徑可為480~200mm,最常用的為4115~160mm,袋長一般為2~6m,最長達8m。

(3)外濾異形袋除圓袋之外的各種形狀的過濾袋都稱為異形袋,如扁袋,腰圓形袋、菱形袋,梯形袋等,這些濾袋都是外濾式,故稱為外濾式異形袋。

2.濾袋的材料

濾袋的材料取決于處理氣體的溫度、氣體的酸堿度、尺寸穩定性、透氣性以及濾袋的使用壽命等。濾袋的壽命與使用條件和材料有關,短者幾個月,長者幾年濾袋一般采用天然纖維棉、動物纖維的羊毛,化學纖維的尼龍(聚胺類),滌綸(聚酯類),聚丙烯絲(聚丙烯類)、聚四氟乙烯(聚四乙烯類),無機纖維的玻璃纖維、石墨纖維等材料。

3.濾布的編織方法

濾布的編織方法有平紋織斜紋織,鍛織以及針刺值等,玻璃纖維主要以拉絲多的鍛織為主,這是因為緞織法容易剝落塵餅,并且不容易堵眼。這些濾布的孔眼為10~50um。針刺氈孔眼的大小為5~25um。針刺氈織造有針刺和水刺之分。
